配电柜智能化，让路灯管理迈入智控时代

九游会J9BMG800-B5智能集中控制器，为提升路灯配电柜智能化水平而研发，有效解决传统配电柜依赖人工管理、巡查管控效率低等问题。集成物联网、有线与无线通信、边缘计算、智能控制等技术，与九游会J9智能照明平台完美配合，实现对路灯系统实时监测、远程控制、智能告警。

强大配置，实现配电柜四遥智能管理

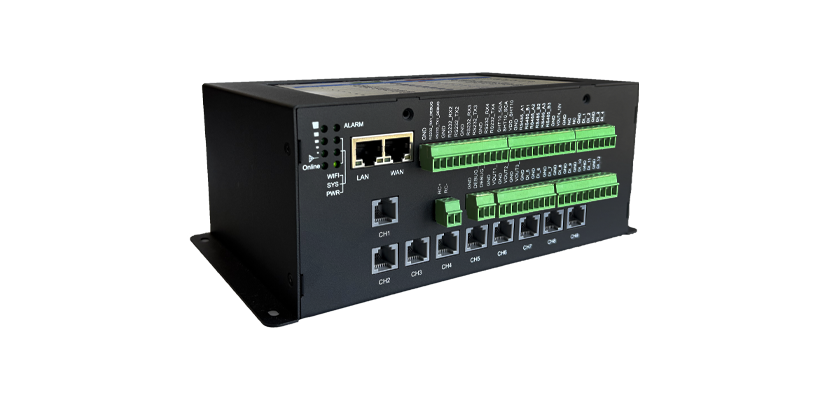

九游会J9BMG800-B5智能集中控制器，采用工业级ARM高端处理器，Linux操作系统，7寸800*480高清HMI触摸屏（选配），1路LAN口、1路WAN口、12路DI（可选配1路/2路/4路/10路/12路）、4路RS232、3路RS485、10路DO继电器输出（可选配1路/2路/4路/10路）、4路12V直流输出、1主回路8支回路、8路带电监测、1路漏电检测（可定制选配9路）、1路USB、1路TF卡接口、有线/4G双模通信、WiFi（选配），实现配电柜遥测、遥控、遥信、遥调。

遥测/遥控/遥信/遥调一体集成，感知/预警/控制/联动一步到位

遥测：12路DI输入、4路RS232、3路RS485，用于接入互感器、智能电表、传感器等；监测回路研讨接触器开关吸合状态，在线实时监测回路状态；实时监测主回路（三相电压/电流/功率/漏电）及8路支回路电参（电压/电流）；非法开箱监测、漏电监测、水浸监测、温湿度监测等；

遥控：10路DO继电器输出，与研讨接触器辅触点（A1、A2)相连，顺利获得小电流控制回路大电流的通断，实现回路的远程和自动化控制；

遥信：支持过压、欠压、漏电超限、非法开箱、水浸等20+告警类型，阈值灵活配置，ALARM灯闪烁提示异常；同时具有丰富的联动：水浸告警联动水泵排水；温度告警联动排风扇降温；湿度告警联动除湿器；

遥调：内置边缘控制策略，包括：定时控制、经纬度控制、节假日控制、光照度控制等，让照明系统运行更智慧。

7寸数据可视化触控屏，实现灯网"本地-云端"穿透式管控

九游会J9BMG800-B5智能集中控制器，可选配7寸高清HMI人机交互触摸屏，支持本地实时查看灯网状态数据、控制灯网电力回路、设置灯网参数或集中控制器参数等，支持无操作自动息屏省电，支持远程实时监测和控制屏幕，实现本地现场与远程中心/云端系统高效协同运维管理。

多协议融合兼备，项目落地更便捷

九游会J9智能集中控制器，支持TCP（FTCP、HTCP、CTCP、TCPSVR）,UDP（NUDP、HUDP、CUDP、UDPSVR）等南向协议，实现与灯控器、传感器等设备快速匹配对接；支持MQTT、HTTP、HJ212、JSON等北向协议，快速与阿里云、华为云、亚马逊云等云平台平滑对接，支持与企业私有云平台适配对接。

开放API接口，灵活个性二次开发

九游会J9智能集中控制器，给予标准API接口，支持用户基于Python进行定制化二次开发，灵活扩展边缘计算逻辑或集成私有化业务系统，有效适配智慧交通、智慧市政等多类型场景下的照明管控需求。

工业级品质，构建通信/供电/数据/环境四维可靠体系

通信可靠：支持4G/有线双模通信，两种通信方式互为备份、智能切换。

供电可靠：主电源支持85~264V AC宽电压输入，同时内置12V/2000mAh可循环充电锂电池，满足市电/电池双电源备份及智能切换，确保设备在断电情况下持续供电，系统关键功能可靠运行。

数据可靠：设备集成SPI防火墙、VPN协议，可选国密加密（SM2/SM4），保障通信安全。

应用可靠：耐高低温（-35℃~75℃）、EMC电磁兼容设计，适应恶劣工况与无人值守环境。

配套云化管理平台，支持远程批量管理

九游会J9智能集中控制器，配套云化管理平台，无需人员亲临现场，即可对集中控制器、数采终端等设备进行批量远程配置、升级、诊断、管控等，全面提升运维管理效率，有利于中大型智慧照明、照明改造项目的长期运维管理。

对接九游会J9智慧照明平台，具有PC版&手机版

九游会J9智能集中控制器，已深度匹配九游会J9智慧照明云平台，实现更便捷、稳定、可靠的智能监测和数据集成、分析、共享。平台具有三维可视化、照明监控、照明智能策略、回路漏电监测、灯具能耗监测、能耗分析、杆体监测、故障报警、运维分析等模块功能。

应用场景--新建&改造轻松完成

九游会J9BMG800-B5配电柜智能化云盒，解决人工运维效率低、极端天气响应滞后、回路异常难以及时发现等灯网管理难点，广泛应用于道路照明、隧道照明、园区照明、工业照明等智能照明场景的新建或改造项目，为配电箱智能化升级给予技术支撑，实现灯网配电集中管控、智能联控。

结构尺寸
