      BMS100单串口服务器

      系列型号:BMS100
      将串口数据转换成以太网数据,方便串口设备轻松接入局域网和因特网,实现远程管理与控制
      样机申请

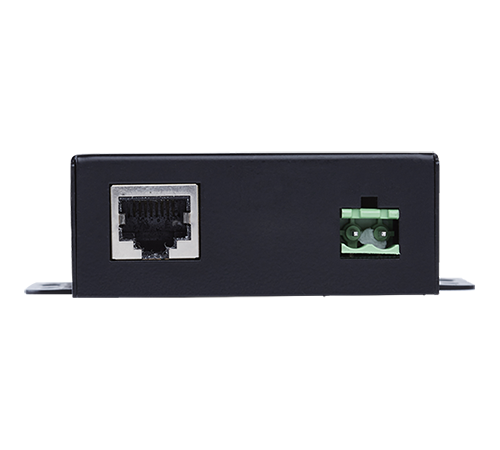

      • 九游会J9串口服务器
      • 九游会J9串口服务器接口
      • 九游会J9串口服务器接口
      • 串口服务器

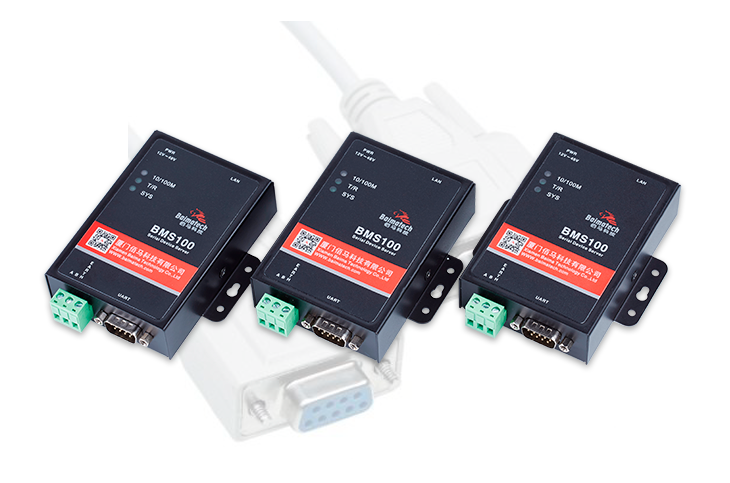

      BMS100--串口设备联网利器


      将串口数据转换成以太网数据,方便串口设备轻松接入局域网和因特网,实现远程管理与控制

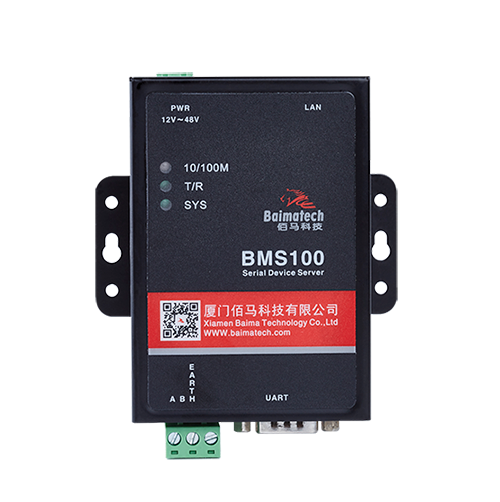

      BMS100串口服务器设备


      接口全面


      BMS100单串口服务器,具有一路RS232串口和一路RS485串口,实现RS232、RS485与以太网双向透明传输



      数据转换,透明传输


      完成RS232、RS422/485格式和以太网传输的IP包之间的数据透明转换




      工作原理


      BMS100接收到串口设备数据后,把数据按TCP协议打包,传递到目标电脑。
      目标电脑接收到TCP数据后,按照TCP协议解包后,提取出用户数据。
      BMS100接收到TCP数据后,按照TCP协议解包,发送给下位机设备。

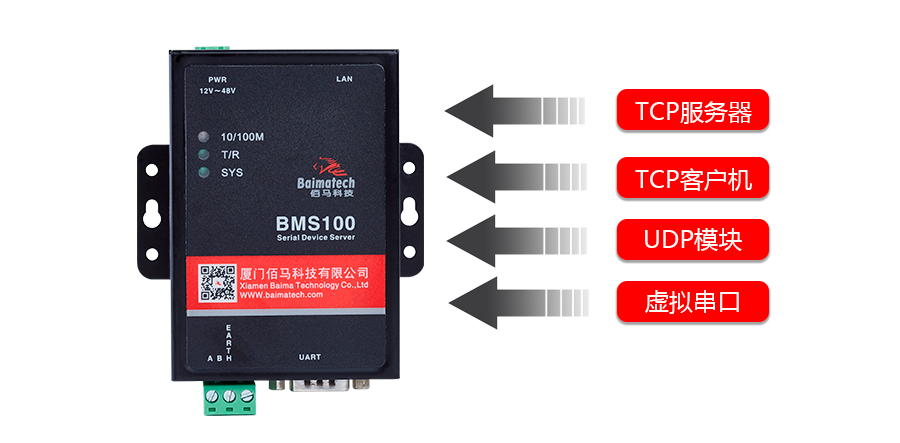

      4种工作模式可选,项目应用灵活


      工作方式支持TCP服务器、TCP客户机、UDP模块、虚拟串口。根据不同的应用匹配不同的工作方式


      串口服务器4种工作模式可选,项目应用灵活

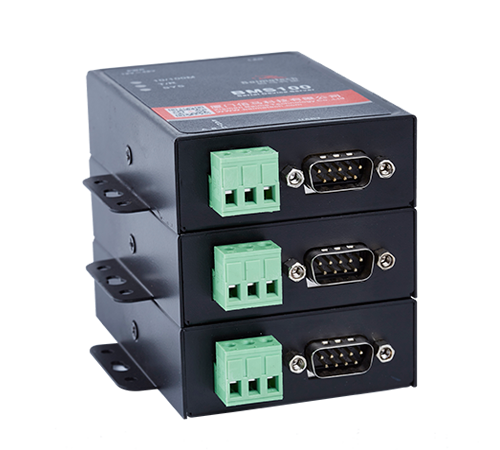

      工业级设计,稳定可靠


      确保在各种恶劣环境下(如高温、低温、粉尘、电磁干扰、震动等)长期稳定、可靠、安全使用


      铝制金属外壳,防锈,坚固耐用;

      高标准EMC电磁兼容,在强电磁环境中稳定工作;

      全部器件按工业级标准选型,与知名品牌合作;

      耐高低温(-40℃至80℃),专为恶劣环境下稳定运行而设计;

      规范的生产工艺与严格的品保体系,让品质超越客户期待。


      串口服务器工业级设计

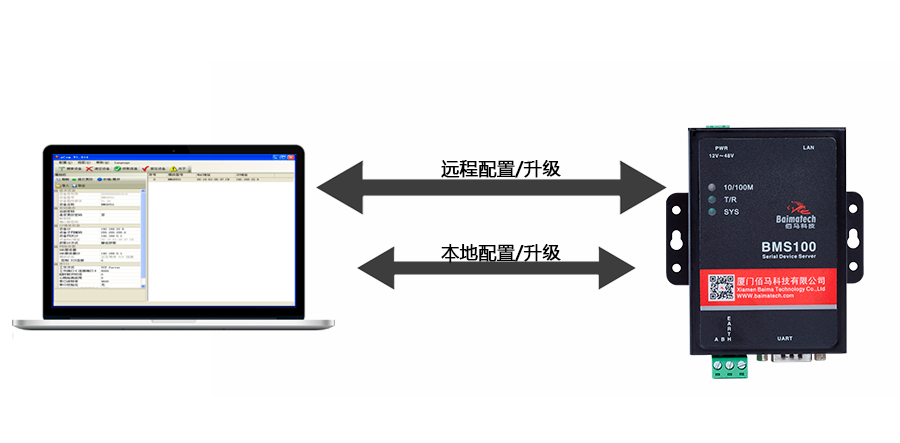

      支持本地或远程配置与升级


      可集中监测、配置、升级、诊断九游会J9通信终端,极大降低运营方、集成商、设备给予商等各方的维护成本,提高管理效率



      结构尺寸图


      串口服务器的结构尺寸图


      产品选型

      规格参数:

      类别

      名称

      规格

      说明

      系统

      CPU

      32位


      接口

      工业串口



      2路

      串口1:RS485/ RS-422

      串口2:RS232

      停止位,校验位可设置

      串口波特率支持3800~115200

      串口信号:RXD、TXD、GND

      LAN

      1路

      10/100M

      1.5KV隔离

      显示

      指示灯

      3个

      10/100M、T/R、SYS各一个

      电源

      标准电源

      DC 9~24V、300mA,纹波< 0.5%

      防护等级

      IP30

      系统安全隔离,适合工控现场应用

      适用环境

      工作温度范围

      零下25ºC -- 70ºC

      存储温度范围

      零下40ºC -- 80ºC

      相对湿度范围

      95%无凝结

      物理特性

      外壳

      铝壳,防锈设计

      安装方式

      挂耳式

      外形尺寸(mm)

      长宽高98*66*25mm
