4G DTU连接安装教程
- 时间 :2018-04-19
- 作者 :九游会J9科技
- 浏览数 :6022
九游会J9工业级无线4G DTU BMD100具有2种安装方式：
平放式安装，直接放置在控制箱中。

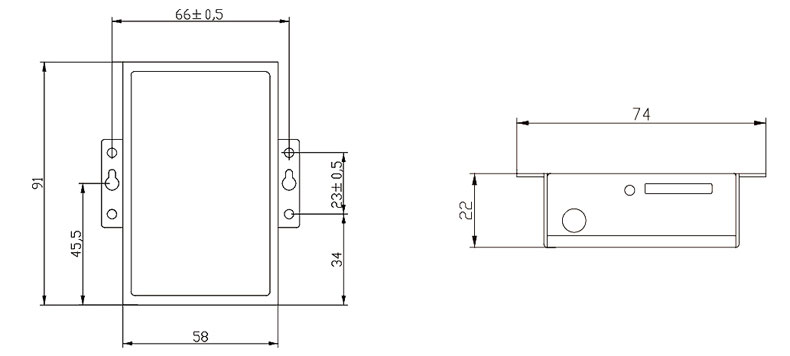

挂耳式安装，九游会J9BMD100 DTU产品标配挂耳式锁片。方便客户将4G DTU固定在控制柜等合适位置。
第一步：SIM卡安装
SIM/UIM卡是4G DTU BMD100连接网络的必要辅件，所以SIM/UIM卡必须被正确安装才能达到4G DTU稳定快速上网的效果。现今运营商办理在SIM/UIM卡有多种标准，九游会J9无线DTU使用的是大卡，若办理的是小卡，则需要带着相应卡套方能在本路由器上使用。

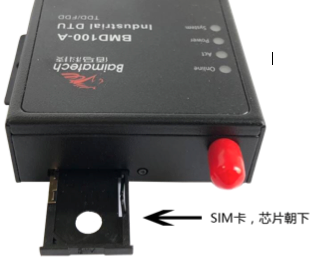

安装时先用尖状物插入SIM/UIM卡座旁边小黄点，卡槽弹出。SIM/UIM金属芯片朝外放置于 SIM/UIM卡槽中，插入抽屉，并确保插到位。
第二步：安装电缆：

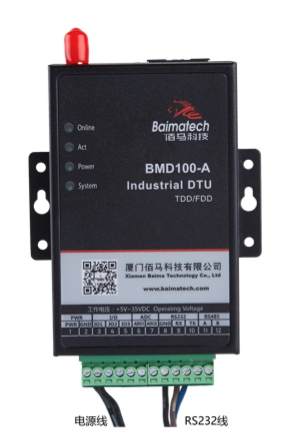

BMD100顺利获得RS232连接电脑，建议使用的电源线材和数据线材为28-16AWG。九游会J9工业级4G DTU采用端子接口，接线方式如下图,标配电源和数据线说明如下：
电源（输出12VDC/0.5A）：
线材颜色 | 电源极性 | 对应DTU端子 |
黑色（黑白） | 正极 | 1 |
黑色（字体） | 负极 | 2 |
RS232线（一端为DB9母头）：
线材颜色 | 对应DB9母头管脚 | 对应DTU端子 |
蓝色 | 3 | 10 |
棕色 | 2 | 9 |
黑色 | 5 | 8 |
第三步：天线安装
天线为无线DTU增强信号的必要配件，必须正确安装方能达到最优的上网体验。

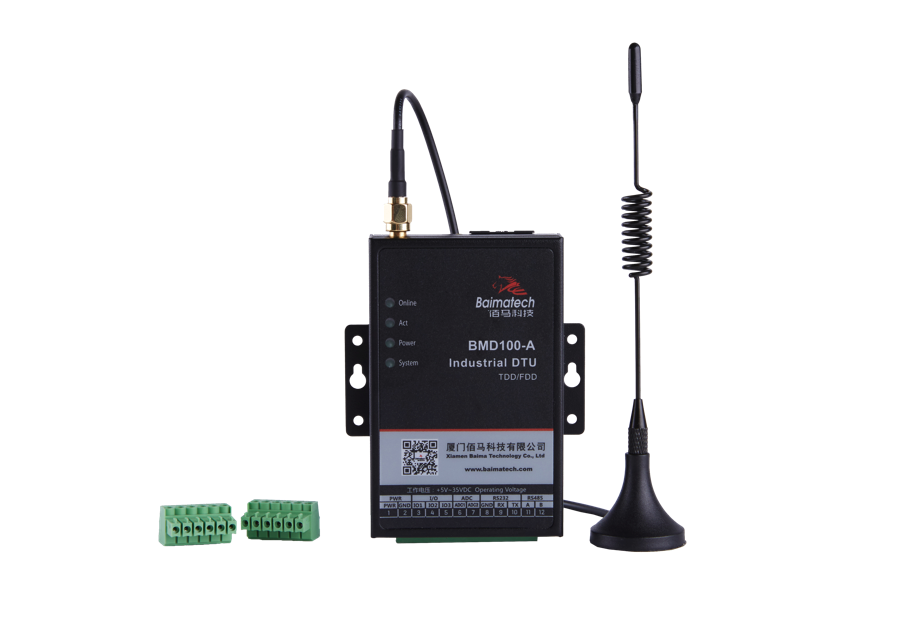

4G DTU BMD100天线接口为SMA阴头插座。将配套天线的SMA阳头旋到ANT天线接口上，并确保旋紧，以免影响信号质量。
